在電源中整流電路輸出的脈動直流電含有較大的交流成分，一般不能直接給電子電路供電，僅能對少量要求不高的設備使用。對于平穩供電的設備要對輸出電壓進行濾波，消除電壓中的交流成分。我們把脈動直流電變成平滑直流電的電路稱作濾波電路，由電感、電容、電阻組成。下面介紹下各種常用的濾波電路。

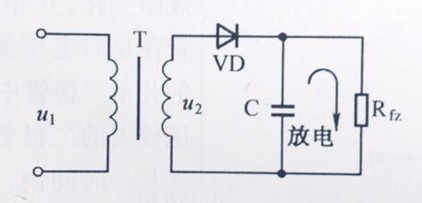

濾波電路主要分為電容濾波、π型RC濾波、π型LC濾波和濾波器電路，利用電容的隔直通交或電感的隔交通直的特性來濾除電壓中的交流。最簡單的是電容濾波，只需在負載倆端并聯電容，具體如下圖所示：

當變壓器副邊電壓U2由零向正方向增加時，VD受正向電壓導通，電流分一路流經負載，另一路對電容C充電。假如忽略二極管的正向壓降，電容兩端的充電電壓Uc等于U2，當U2由最大值下降時，就會出現U2

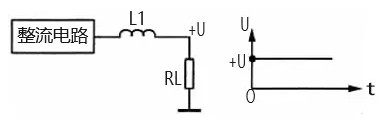

電感濾波如上圖所示：電感L1對直流電相當于通路，整流電路輸出的直流電壓直接加到了負載RL上。對于交流成分，因L1電感量較大，感抗較大，對交流成分產生很大的阻礙作用，阻止了交流電通過C1加到負載RL。濾波電感L1的電感量越大，對交流成分的感抗越大，使殘留在負載RL上的交流成分越小，濾波效果就越好，同時直流電阻也會增大。電感濾波一般適用于負載電流較大并經常變化的場合。

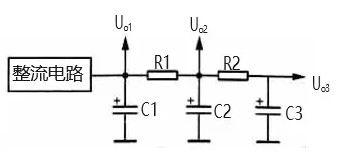

RC濾波如上圖所示：電路中的C1、C2和C3是濾波電容，R1和R2是濾波電阻，C1、R1 和C2 構成第一節π型的RC濾波電路，后面為第二節。從整流電路輸出的電壓會先經過C1的濾波，將大部分交流成分濾除，再到R1和C2構成的濾波電路中。C2的容抗與R1構成一個分壓電路，因C2的容抗很小，所以對交流成分的分壓衰減量很大，達到濾波目的。對于直流電而言，由于C2具有隔直作用，所以R1和C2分壓電路對直流不存在分壓衰減的作用，直流電壓通過 R1 輸出。

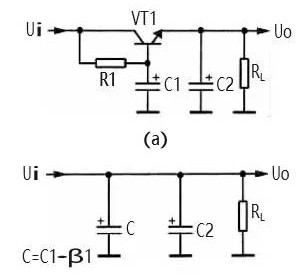

濾波器電路如上圖所示：電路中的VT1是三極管，起到濾波管作用，C1是VT1的基極濾波電容，R1是VT1的基極偏置電阻，RL是這一濾波電路的負載，C2是輸出電壓的濾波電容。電路中的R1和C1構成RC濾波電路，R1一方面為VT1提供基極偏置電流，同時也是濾波電阻。由于流過R1的電流是VT1的基極偏置電流，電流很小，而R1的阻值可以取得比較大，這樣R1和C1的濾波效果就很好，使VT1基極上直流電壓中的交流成分很少。發射極電壓具有跟隨基極電壓的特性，于是VT1發射極輸出電壓中交流成分也很少，從而達到濾波目的。

目前電源濾波大多數是內置的，或者要求高的外加電源濾波器，電源模塊因為其體積小，因此多數要加電容或π型濾波輸出。
